انواع آب گرمکن خورشیدی



انواع مختلف آبگرمكن کدام اند؟



آبگرمكن هاي خورشيدي را مي¬توان از نظر نوع كاركرد به دو دسته عمده تقسيم بندي کرد: آبگرمكن هاي ترموسيفوني آبگرمكن هاي پمپي آبگرمكن هاي ترموسيفون که سيستم با گردش طبيعي در اثر تابش نور خورشيد به صفحات جذب كلكتور و جذب انرژي گرمايي توسط اين صفحات سيال وجود در كلكتور در اثر خاصيت رسانا گرم مي شود در اثر وجود اختلاف حرارت چگالي بين ابتدا و انتها رايزر متفاوت می باشد. اين پديده باعث به وجود آمدن خاصيت ترموسيفون در رايزر ميشود و بنا به اين خاصيت سيال گرم به بالا حركت كرد و به منبع ذخيره وارد گردد. درصورتي كه سيستم مستقيم  باشد در اين صورت سيال گرم شده همانا آب مصرف باشد كه مورد مصرف قرار خواهد گرفت و سيال گرم شده محلول آب و ضد يخ است كه در جدار بيرون مخزن را گرم و بعدا به كلكتور برمي گردد.





آبگرمكن هاي پمپي :در اين دست از آبگرمكن خورشيدي كه معمولا به صورت غير مستقيم مي باشد برای انجام بهتر عمل سيركولاسيون از يك پمپ استفاده  شود اين آبگرمكن ها معمولا جهت سيستم هاي بزرگ به كار مي رود همین طور در سيستم هاي خانگي نيز كاربردی دارد.

در اين شکل مخزن ذخيره درهر جا از ساختمان و نسب به كلكتور مي تواند قرار بگيرد. پمپ را در مسير ورود محلول سرد به كلكتور قرار مي دهد اين محلول پس از گرم شدن توسط صفحات جاذب كلكتورها برگشت مي كند. در اين نوع از سيستم هاي خورشيدي به دليل افزودن يك پمپ سيركولاسيون به مدار گردش سيال به ميزان قابل توجه

توان خروجي را بهبود مي یابد. در اين نوع سيستم منبع ذخيره جدا از كلكتور ودر نزديكترين مكان به محل مصرف نصب  گردد.

همچنين اين سيستم مجهز به يك كنترل دما مي باشد كه اين كنترلر درمواقع نياز به پمپ دستور قطع و وصل دهد.

روش عمل كنترلر به اين ترتيب اختلاف دما بين خروجي كلكتور و خروجي مخزن را اندازه گرفت و پس از مقايسه با تنظيم شد و روي اين كنترلر فرمان قطع يا وصل شدن عمل سيركولاسيون خاموش يا روشن كردن پمپ  در مدار را مي دهد.







آبگرمكن خورشيدي با سيركولاسيون اجباري

معرفي آبگرمكن هاي خانگي و عمومي:

موارد مصرف آبگرمكن هاي ترموسيفوني و پمپي در سيستم خانگي و عمومي مي باشد .سيستم هاي خانگي جهت تامين آبگرم مصرفي 4 -7 نفر در روز مورد استفاده قرار ¬بگيرد. سيستم خانگي را مي¬توان دو نوع ترموسيفوني يا پمپي انتخاب كرد.

آبگرمكن هاي خورشيدي خانگي:

آبگرمكن هاي خورشيدي خانگي به دو دست ترموسيفوني و پمپي تقسيم مي شود:

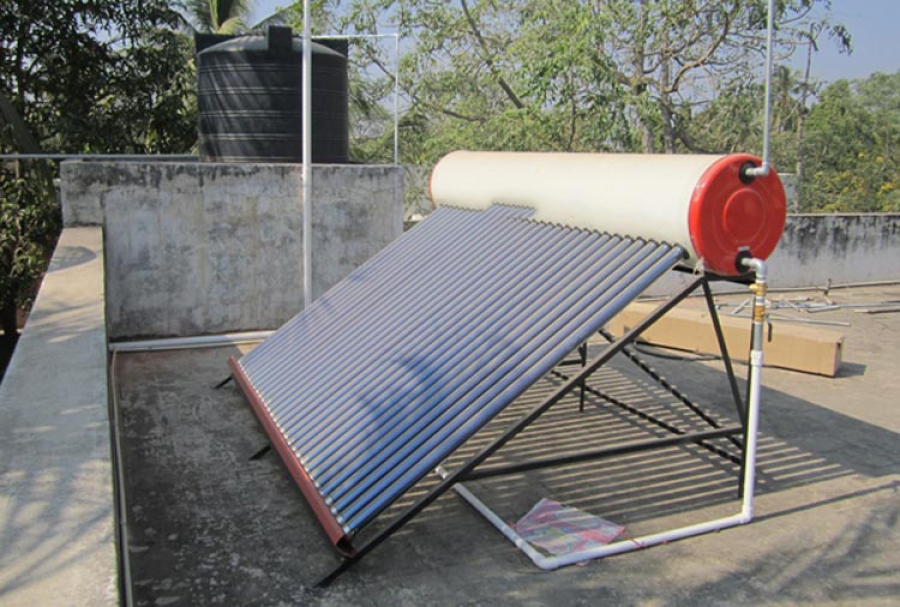

آبگرمكن هاي خانگي توموسيفوني|:

مخزن افقي عمل اين دست از آبگرمكن خورشيدي نسبت ساده و هر آبگرمكن از يك مخزن و تعداد كلكتور تشكيل شده كه عمل آن بستگي زياد به شرايط زمان و مكان خواهد داشت. صفحات جاذب كلكتور انرژي تابش خورشيد را به گرما تبديل كند. لوله رايزر وصل به اين صفحات گرماي جذب شده را به سيال عبورمنتقل مي¬كند. درصورت كه سيستم  باشد، سيال گرم در مخزن ذخيره شود سيال گرم  محلول آب و ضد وارد جداره خارجي شده و آب مصرف را گرم مي كند.



براي كارآيي آبگرمكن ، صفحات جاذب را درون فريم قرار مي دهد و بخش زير آن را با عايق مناسب مي پوشاند تا تلفات  آن كاهش يابد همچنين براي پيش گير از تلفات حرارت در سطح فوقاني صفحات جاذب، سطح روي فريم را معمول با يك يا دو لايه شيشه مواد مي پوشاند خواص تابش صفحه جاذب در عمل آبگرمكن خورشيدي اثر زيادي دارد براي كاركرد بهتر لازم که صفحه جاذب داراي ضريب جذب بالا بوده و بر عكس براي اين كه تلف حرارت آن كم باشد بايد ضريب صدور پائين داشته باشد به صفحات كه داراي اين ويژگي باشد صفحات منتخبی گويند.

تانك :جداره داخلي تانك از ورق گالوانيزه با ضخامت 3 ميلي متر و پوسته بيرون آن از ورق گالوانيزه به ضخامت 2-3 ميلي متر ساخت شود همچنين روكش آن از ورق فولادی با ضخامت 8/0-9/0 ميلي متر همراه با پوشش رنگ الكترواستاتيكی مي باشد. عايق بندي تانك معمول با فوم تزريق انجام شده و ظرفيت آن بستگی به ميزان مصرف هر اندازه مي تواند باشد. همچنين اين مخزن مي تواند داراي يك سيستم كمك  المنت برق 1200-2000 وات جهت گرم كردن آب در روزهاي ابري مي باشد.

ترموسيفون مستقيم  با سيستم لوله حرارت مصرف از اين سيستم در جاهاي كه دماي زير صفر دارد توصيه نمي شود  چون سيال گردش داخل كلكتور همان آب مصرف و ممكن است در اثر پائين آمدن دما در فصول سرد اين آب يخ زند و سبب تركيدن لوله  كلكتور گردد. مخزن سيستم زیر فشار آب شهر نبوده و به همين دليل فشار آب گرم خروج تابع ارتفاع تانك مي باشد.

آبگرمكن خانگي پمپي :

اين سيستم از يك مخزن ، دو كلكتور و يك پمپ تشكيل شده و توضيح مربوط به كلكتور مخزن اين سيستم دقيق شبیه توضيح ذكر شده سيستم ترموسيفوني مي باشد با اين تفاوت كه مخزن اين سيستم در هر جاي از ساختمان مي توان قرار بگيرد دراين صورت آن را جدا از كلكتور و در نزديك تر جا به محل مصرف قرار مي دهد از اين نوع سيستم به عنوان سيستم كمكي يا پيش گرم كن هم مي توان بهره گرفت افزودن اين پمپ سيركولاسيون به مدار سبب افزايش راندمان و توان خروجي محصول گردد.

آبگرمكن خورشيدي عمومي :

اين دسته از آبگرمكن هاي خورشيدي لزوما به شکل غير مستقيم و با مخزن كويل داری مي باشد و استفاده از پمپ برای گردش محلول آب و ضد يخ الزامي است در اين سيستم از تعداد زيادي كلكتور ( تعداد آن بستگي به ميزان مصرف يا تعداد نفرات استفاده كننده از آن دارد) به صورت موازي مصرف مي¬گردد كه نماي آن نمايش داده شده و اين سيستم براي گرمايش آب مصرف مورد نياز در حمام¬، استخر و صنايع به كار مي رود.

ساختارآبگرمكن خورشيدي عمومي:

كلكتور در تعداد مشخص بر اساس ميزان مصرف آبگرم روزانه مخازن كويل دار برای ذخيره آبگرم در حجم زياد  پمپ سيركولاسيون: جهت گردشی سيال داخل كلكتورها و تبادل حرارت با تانك  منبع ها انبساط : جهت تعادل سيال تاسيسات مربوط آن : جهت تبادل و انتقال گرما
