تریستور دیسکی چیست؟

تریستور دیسکی چیست؟ - 5.0 out of 5 1 based on 1 vote

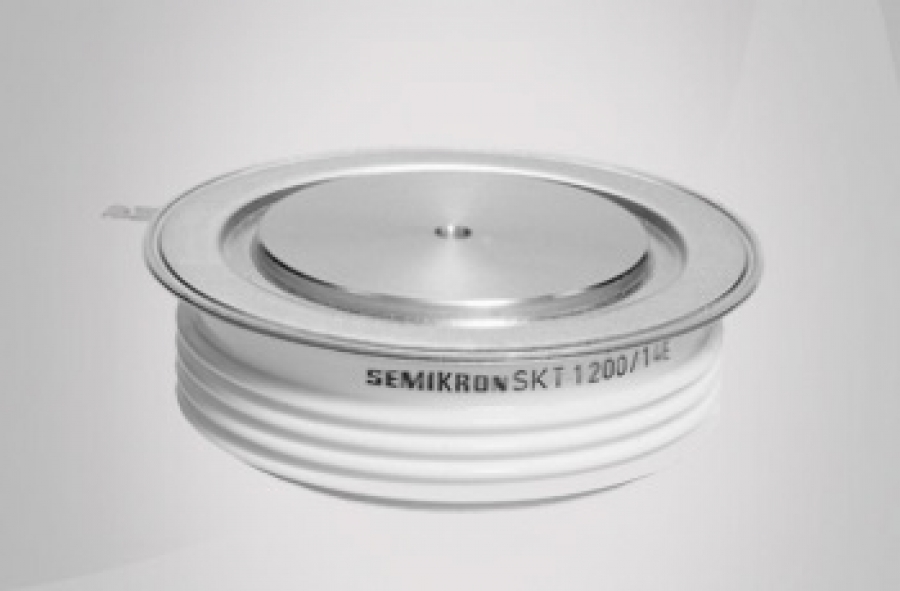

ترستور دیسکی چیست؟



تریستور دیسکی یا تریستور فست در اینورترها جهت یکسو سازی ولتاژ AC به DC کاربرد دارد.عملکرد اصلی تریستور کنترل جریان الکتریکی با عملکردی شبیه سوئیچ می باشد. تریستور دیسکی یا تریستور فست سوئیچینگ جزء اصلی منبع تغذیه کوره القایی و مبدل فرکانس تریستور است. مبدل فرکانس تریستور شامل پل رکتیفایر و پل اینورتر است. تریستور  معمولا به عنوان مدار اینورتر و تریستور کنترل فاز استفاده می شود به عنوان مدار یکسو کننده عمل می کند. در تریستور  یا تریستور فست دو یا چهار SCR در سری مدار اینورتر وجود دارد.


تریستور دیسکی چه کاربردی دارد؟


تریستور مورد استفاده در برخی از مدارهای برق AC برای کنترل جریان برق AC می تواند جهت بهینه سازی اتلاف انرژی داخلی با هزینه سرعت سوئیچینگ ساخته شود. تریستور مورد استفاده در برخی از مدارهای برق AC برای کنترل جریان برق AC جهت بهینه سازی اتلاف انرژی داخلی نیز ساخته میشود. تریستور فست Fast Switching Thyristor یا تریستور دیسکی یک دستگاه نیمه هادی سریع قطع کننده می‌باشد که همچنین به نام Thyristor Inverter نامیده می‌شود. در کنار استفاده از فرکانس بالا و تجهیزات فرکانس متوسط، تریستور فست نیاز به مقادیر tq کمتری دارند.
سیستم های تولید و توزیع قدرت
کنترل موتورهای DC و AC
راه اندازی نرم موتورهای القایی
کنترلرهای AC



کاربرد‌های تریستور فست سوئیچینگ:


گرمایش القایی، پردازش سطح، سطح ذوب
درایو‌های خرد کننده DC، اینورتر
یو پی اس (UPS)
منبع تغذیه پالس
سایر تجهیزات سوئیچینگ فست



انواع تریستورها:


تریستورهای اینورتر
تریستورهای نامتقارن
تریستورهای کنترل فاز
تریستور خاموش کردن دروازه (GTO)
تریستورهای محرک نور



تریستور در کجا استفاده می شود؟


تریستورها ممکن است در مدارهای سوئیچینگ قدرت ، مدارهای تعویض رله ، مدارهای اینورتر ، مدارهای اسیلاتور ، مدارهای آشکارساز سطح ، مدارهای هلی کوپتر ، مدارهای کم نور ، مدارهای تایمر کم هزینه ، مدارهای منطقی ، مدارهای کنترل سرعت  فاز استفاده میشوند. و مدارهای کنترل و غیره.


تریستور چگونه کار می کند؟


تریستورها دستگاه های نیمه هادی هستند که فقط در حالت سوئیچینگ می توانند کار کنند. تریستور دستگاه هایی هستند که با جریان کار می کنند ، یک جریان کوچک گیت یک جریان آند بزرگتر را کنترل می کند. تریستور پس از اینکه "روشن" شود ، مانند یک دیود اصلاح کننده عمل می کند. برای حفظ رسانایی ، جریان آند باید بیشتر از جریان نگهدارنده باشد.





مزایای استفاده از تریستور دیسکی:


قابلیت استفاده در محیط های صنعتی
توانایی تحمل تابش ذرات و تداخل­های ناشی از آن­ها
تحمل بالا در برابر میدان­ های مغناطیسی موجود در محیط­های صنعتی
قابلیت استفاده در سیستم ­های توزیع قدرت
تریستورهای سرامیکی دارای دو ورقه مسی در دو سمت مدار برای خنک کنندگی بهتر هستند
ساختار دیسکی این تریستور­ها در مقابل هر گونه نفوذ گرد و غبار مقاوم است
