فیوز کلید مینیاتوری چیست؟

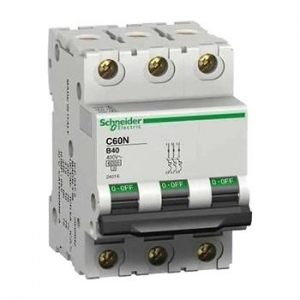

کلید مینیاتوری یا همان MCB مخفف واژه Miniature Circuit Breaker یک کلید الکترومکانیکی خودکار می باشد و تجهیزی است که مصرف کننده را هم در برابر خطای اتصال کوتاه و هم جریان اضافه بار حفاظت می کند و به علت خودکار بودن، بعد از قطع شدن، مجدد به مدار باز می گردد. کلیدهای مینیاتوری غیر قابل تنظیم بوده و می توانند هم به صورت مغناطیسی و هم به صورت حرارتی عمل کنند. مهمترین کاربردهای MCBها حفاظت یک مدار (سیم‌کشی، بار متصل و سایر تجهیزات) در برابر موارد زیر است:
اتصال کوتاه
اضافه جریان
اضافه بار
حفاظت از شبکه برق و تجهیزات درون شبکه و مصرف کننده ها در برابر خطرات و عوارض ناشی از اتصال کوتاه مانند آسیب دستگاه یا مدار، آتش سوزی (ناشی از برق و ورود صاعقه) و برق گرفتگی که مهم ترین دلیل برای حفاظت است، و خطرات و عوارض ناشی از اضافه بار که آن هم موجب آسیب تجهیزات و آتش سوزی می شود، استفاده از کلیدهای مینیاتوری را به عنوان قطع کننده و وسیله حفاظتی اجتناب ناپذیر می سازد.
فیوز مینیاتوری چیست؟

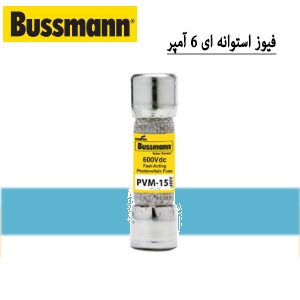

فیوز مینیاتوری از نظر فیزیکی نسبتاً کوچک و از نظر کاربرد بسیار متنوع است. رایج ترین اندازه ها فیوزهای 5 20 میلی متر (M205) و 6.3 32 میلی متر (3AG) هستند که بیشترین میزان فروش این گروه را به خود اختصاص می دهند. در ابتدا برای کاربردهای خودرو طراحی شده بود ، امروزه از آنها در الکترونیک ، ابزار دقیق ، صدا ، حفاظت از منبع تغذیه و هزاران برنامه مختلف استفاده می شود. آنها هنوز هم بزرگترین گروه فیوزهای فروخته شده در جهان از نظر حجم هستند. به عبارت ساده می توان گفت فیوز یک وسیله حفاظتی است که در تجهیزات و مدارات الکتریکی به کار برده میشود تا در مواقعی که جریانی بیشتر از حد انتظار از وسیله عبور می کند مدار قطع شود تا سایر تجهیزات آسیبی نبینند. عنصر اصلی ساخت فیوز، نواری فلزی است که در یک محفظه غیر رسانا قرار دارد. با عبور بیش از حد مجاز جریان، نوار فلزی ذوب شده و مدار الکتریکی قطع میشود.
در فیوز های مینیاتوری دو نوع جریان مطرح است:
جربان لحظه‌ای
جریان نامی
جریان لحظه‌ای: روی فیوزها جریانی نسبتاً بزرگ نوشته شده مانند ۶۰۰۰ یا ۳۰۰۰ و معمولاً این عدد در یک کار مستطیل شکل قرار دارد، جریان لحظه‌ای به جریانی گفته میشود که در یک لحظه (کمتر از یک ثانیه) فیوز توانایی تحمل این جریان را دارد.
جریان نامی: به حد اکثر جریان مجازی گفته میشود که یک فیوز توانایی تحمل آن را دارد و اگر جریانی بیش از جریان نامی که روی فیوز نوشته شده است از فیوز عبور کند، فیوز مدار را قطع می‌کند.
فیوز مینیاتوری در چه مکانی استفاده می شوند؟
فیوزها به طور گسترده ای برای محافظت از مدارهای موتور الکتریکی استفاده می شوند. برای اضافه بارهای کوچک ، مدار محافظت موتور کنتاکتور کنترل را به طور خودکار باز می کند و فیوز فقط برای اتصال کوتاه یا اضافه بار شدید کار می کند. به عبارت دیگر ، حداکثر جریانی که یک فیوز می تواند بدون از دست دادن یکپارچگی جسمی خود تحمل کنداز نظر جسمی جدا میشود.
فیوز مینیاتوری به عنوان قطع کننده اتوماتیک مدار، یک قطعه الکترومکانیکی است که با افزایش جریان و رسیدن به جریان تعیین شده، مدار را قطع می کند. در واقع با انتخاب فیوز مینیاتوری مناسب نوع کلید جهت حفاظت از جریان های غیر عادی (اضافه بار و اتصال کوتاه) استفاده می شود. پس از عملکرد MCB به دلایل اضافه بار یا اتصال کوتاه، ابتدا مدار را رفع اشکال نموده و سپس می توان وضعیت کلید را به طور دستی تغییر و در حالت ابتدایی قرار داد.
چگونه فیوزهای مینیاتوری را به درستی انتخاب می کنید؟
فیوزها باید طبق معیارهای زیر انتخاب شوند.
حداکثر ولتاژ عملیاتی، باید برابر یا بیشتر از ولتاژ کارکرد سیستم باشد.
ظرفیت شکستگی نامی، باید برابر یا بیشتر از حداکثر جریان خطای مورد انتظار در مدار پایین دست فیوز باشد.
جریان نامی، باید برابر یا بیشتر از جریان کار مداوم مدار محافظت شده توسط فیوز باشد.
محدوده شکست، محدوده جزئی یا ظرفیت شکست کامل با توجه به نوع حفاظت مورد نیاز باشد.
رده استفاده، متناسب با ماهیت تجهیزات مورد محافظت انتخاب کنید.
