کاربرد اسپارک گپ (Spark Gap)

اسپارک گپ شامل ترتیب دو الکترود رسانا است که با یک شکاف که معمولاً با یک گاز مانند هوا پر شده است ، جدا شده و به گونه‌ای طراحی شده است که یک جرقه الکتریکی بین رساناها عبور کند. هنگامی که اختلاف احتمالی بین رساناها از ولتاژ خرابی گاز در شکاف بیشتر باشد ، یک جرقه شکل می گیرد ، گاز یونیزه می کند و به شدت مقاومت الکتریکی آن را کاهش می دهد. جریان الکتریکی سپس جریان می یابد تا اینکه مسیر گاز یونیزه شکسته شود و یا جریان زیر حداقل مقدار به نام "جریان نگهدارنده" کاهش یابد.

این حالت معمولاً هنگام افت ولتاژ اتفاق می افتد ، اما در بعضی موارد هنگامی که گاز گرم می شود ، کشیده می شود و سپس باعث شکستن رشته گاز یونیزه شده می شود. معمولاً عمل یونیزه کردن گاز خشن و مخرب است و اغلب به صدا منجر می شود (اعم از ضربه محکم و ناگهانی جرقه جرقه تا رعد و برق برای تخلیه رعد و برق) ، نور و گرما.

اسپارک گپ از لحاظ تاریخی در تجهیزات الکتریکی اولیه از قبیل فرستنده های رادیویی اسپارک گپ ، ماشین های الکترواستاتیک و دستگاه های اشعه ایکس استفاده می شد. گسترده ترین کاربرد آنها امروزه در جرقه برای احتراق سوخت در موتورهای احتراق داخلی است ، اما همچنین از آنها در گیربکس های رعد و برق و سایر دستگاه ها برای محافظت از تجهیزات الکتریکی در برابر گذرهای ولتاژ بالا یا همان رعد و برق استفاده می شود.

اسپارک گپ برای عملکرد تعدادی دستگاه الکترونیکی ضروری است.

یک اسپارک گپ برای شروع احتراق از خود اسپارک گپ استفاده می کند. گرمای دنباله یونیزاسیون ، اما مهمتر از همه ، تابش اشعه ماوراء بنفش و الکترونهای گرم داغ (هر دو باعث ایجاد رادیکالهای آزاد واکنشی می شوند) یک مخلوط سوخت و هوا را درون یک موتور احتراق داخلی و یا مشعل در کوره مشتعل می کند. اجاق گاز یا اجاق گاز هرچه اشعه ماوراء بنفش بیشتری تولید شود و با موفقیت در محفظه احتراق پخش شود ، روند احتراق بیشتر ادامه می یابد.

اسپارک گپ ها اغلب برای جلوگیری از آسیب رساندن به ولتاژ در تجهیزات مورد استفاده قرار می گیرند. اسپارک گپ ها در سوئیچ های ولتاژ بالا ، ترانسفورماتورهای بزرگ ، در نیروگاه ها و پستهای برقی استفاده می شود. این سوئیچ ها با تیغه سوئیچینگ بزرگ و از راه دور با یک لولا به عنوان یک مخاطب و دو چشمه برگ که دارای انتهای دیگر به عنوان تماس دوم هستند ساخته می شوند. اگر تیغه باز شود ، جرقه می تواند ارتباط بین پره و هدایت فنر را حفظ کند. جرقه هوا را یونیزه می کند ، که به عنوان هدایت کننده می شود و به یک قوس اجازه می دهد تا شکل بگیرد ، که یونیزاسیون را حفظ می کند و از این رو هدایت می شود. نردبان یعقوب در بالای سوئیچ باعث می شود که قوس بالا برود و در نهایت خاموش شود. همچنین ممکن است نردبان های کوچک جیکوب را که در بالای عایق های سرامیکی تابلوهای ولتاژ بالا نصب شده اند ، پیدا کنید. این موارد گاهی اوقات اسپارک نامیده می شود. اگر جرقه ای بتواند از بالای عایق پرش کند و قوس ایجاد کند ، خاموش می شود.

اسپارک گپ های کوچکتر اغلب برای محافظت از تجهیزات حساس برقی یا الکترونیکی در برابر فشارهای با ولتاژ بالا استفاده می شوند. در نسخه های پیشرفته این دستگاه ها (به نام گیرنده های لوله گاز) ، اسپارک گپ کوچکی در هنگام افزایش ولتاژ غیر طبیعی ولتاژ شکسته می شود ، با خیال راحت مانع از افزایش سطح زمین و در نتیجه از تجهیزات می شود. این دستگاه ها معمولاً هنگام ورود به ساختمان از خطوط تلفن استفاده می شوند. اسپارک گپ به محافظت از ساختمان و مدارهای تلفن داخلی از اثرات صاعقه کمک می کند. با استفاده از خازنهای سرامیکی اصلاح شده ، اسپارک گپ کمتر پیشرفته (و بسیار ارزان تر) ایجاد می شوند. در این دستگاه ها ، اسپارک گپ به سادگی اسپارک گپ هوایی است که بین دو سیم سربی وجود دارد که خازن را به مدار وصل می کند. افزایش ولتاژ باعث ایجاد جرقه ای می شود که از سیم سرب پرش می شود تا سیم سیم را در شکاف باقی مانده از فرآیند اره کند.

اسپارک گپ کوچک در تابلوهای تلفن بسیار متداول است ، زیرا کابل های تلفن طولانی مستعد افزایش زیاد ناشی از اعتصاب های رعد و برق هستند. اسپارک گپ های‌بزرگتر برای محافظت از خطوط برق استفاده می شود.

اسپارک گپ ها گاهی در تابلوهای مدار چاپی در محصولات الکترونیکی با استفاده از دو اثر PCB در معرض فاصله نزدیک اجرا می شود. این یک روش هزینه صفر برای اضافه کردن محافظت بیش از حد ولتاژ خام به محصولات الکترونیک است.

منتشرشده در مطالب آموزشی
یکشنبه, 31 تیر 1397 10:36

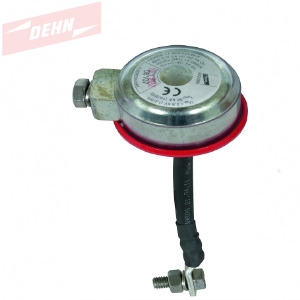

اسپارک گپ کد 923101 برند DEHN

نکات مهمی در استاندارد IEC62305 برای ارستر و سیستم صاعقه گیر پسیو وجود دارد که باید در طراحی و اجرا مورد توجه قرار گیرد. در غیراین صورت آثار تخریب به همراه خواهد داشت.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

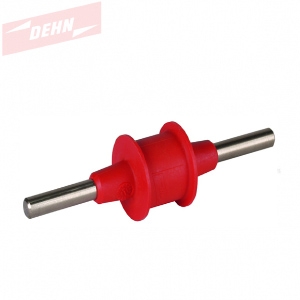

اسپارک گپ کد 923100 برند DEHN

«ولتاژ صاعقه»، معمولا بين 10تا20ميليون ولت در نوسان است و بعضا تا يکصدميليون ولت هم افزايش پيدا مي کند. بزرگي اين رقم وقتي بهتر درک مي شود که آن را با برق شهر(220 ولت) مقايسه مي کنيم. به عبارت ديگر ولتا ژ صاعقه آنقدر زياد است که مي تواند بر مقاوت بسيار زياد هوا در برابر عبور جريان برق، غلبه کرده و از آن بگذرد!

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

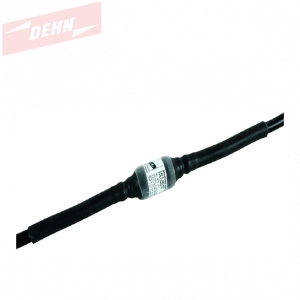

اسپارک گپ کد 923062 برند DEHN

ارسترهای تقلبی یا بی کیفیت که در بعضی ساختمان های حساس تحت عنوان کلاس 1+2 در حال استفاده است. استفاده از GDT های تقلبی در داخل ارسترحفاظت تجهیزات خود را با نصب ارسترهای تقلبی و بی کیفیت زیر سوال نبرید. فروشندگان آن هزاران ترفند برای رد مسئولیت دارند.آگاه باشید یا حداقل این مسئولیت را به شرکت متخصص این کار بسپارید.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

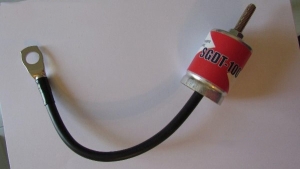

اسپارک گپ کد 923061 برند DEHN

درخصوص سیستم حفاظت در برابر برخورد مستقیم صاعقه ، دو دسته استاندارد در جهان وجود دارد :
- استانداردهای مربوط به قفس فارادی (واحد جذب معمولی یا میله برقگیر ساده يا ارستر)
- استانداردهای مربوط به صاعقه گیرهای فعال يا سرج ارستر (E.S.E)

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

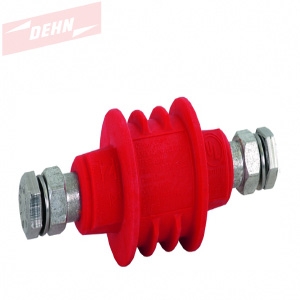

اسپارک گپ کد 923060 برند DEHN

آشنایی با شکل موج های صاعقه و القائات ثانویه آن :
شکل موج جریان سرج دارای زمان پيشانی T1  (زمانی را که جریان برای رسیدن از 10 درصد تا 90 درصد مقدار قله موج طی می نماید) و زمان كاهش موج T2 (زمانی را که جریان از زمان شکل گیری و پس از گذراندن قله موج تا رسیدن به مقدار 50 درصد از آن طی می نماید) می باشد.از اين شکل موج ها به منظور تست ارسترها و سنجش تحمل اسپارک گپ  ، تیوپ تخلیه گاز   و متال اکسید وريستور استفاده خواهد شد.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ

محافظت اسپارک گپ برای جدا سازی اجزای الکتریکی طراحی می شوند که در شرایط عملیاتی عادی به یک دیگر متصل نیستند، در شرایط اثبات صاعقه و اضافه ولتاژ در یکی از اجزای سیستم الکتریکی می شود جدا ساز اسپارک گپ یک اتصال هم پتانسیل و رسانا را تضمین می کند.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ

جهت جلوگیري از بروز جرقه. EX همبندي لوله هاي داراي فلنج عایق در نواحی پرخطر
همبندي سیستم زمین فشار ضعیف با سیستم زمین فشار متوسط در صورتیکه شرایط
بوجود آمده باشد و احتمال EN یا 50522 IEC61936- مشروح در استانداردهاي 1
انتقال جریان هاي خطا به سمت تابلوهاي فشار ضعیف وجود داشته باشد.
همبندي در تاسیسات داراي سیستم حفاظت کاتدیک و سیستم هاي داراي جریان
EN گردشی بر اساس استاندارد 50162
EN50122- بر اساس استاندارد 1 DC و AC همبندي شینه هاي زمین خطوط ریلی
همبندي الکترود زمین مجزا در آزمایشگاه تجهیزات حساس در صورتیکه اجازه اتصال
مستقیم با هادي حفاظتی وجود نداشته باشد.
همبندي در سیستم زمین تاسیسات داراي جریان بالا و شینه هاي زمین اصلی و کمکی
کلید هاي حفاظت در برابر اتصال کوتاه به زمین که به واسطه ولتاژ عمل می کنند.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

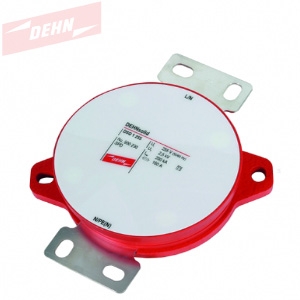

اسپارک گپ کد 900230 برند DEHN

از کاربرد های اسپارک گپ ها می توان به موارد زیر اشاره کرد:

همبندي پایه هاي آنتن و دیش هاي مخابراتی منصوب بر روي بام که مجاز به اتصال
مستقیم به هادي نزولی جریان صاعقه نمی باشند.
همبندي هادي نزولی جریان صاعقه با قسمتهاي فلزي مجاور که امکان رعایت فاصله
(S) ایمنی را ندارند.
همبندي الکترودهاي زمین از جنس هاي متفاوت که احتمال خوردگی در میان آنها زیاد
است در صورتیکه استفاده از آن اجتناب ناپذیر باشد. بطور مثال اجراي ارت فونداسیون
متشکل از آرماتورهاي فولادي داخل بتن متصل به الکترودهاي کمکی گالوانیزه گرم.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
جمعه, 09 آذر 1380 03:30

اسپارک گپ کد 5240034

اسپارك گپ از دو الکترود تشکیل شده است که در یک محفظه با فاصله مشخص از یکدیگر قرار دارند . فاصله بین این الکترودها با یک گاز مانند هوا یا هگزا فلوراید گوگرد پرشده است که به هنگام بروز اضافه ولتاژ ضربه اي ، در کسري از ثانیه اسپارك گپ فعال شده و جرقه بین الکترودها بوجود می آید. در نهایت پتانسیل دو سمت اسپارك گپ برابر خواهد شد.

جهت خرید اسپارک گپ می توانید با شماره زیر تماس حاصل فرمایید.

شماره تماس: 02133999115

برخی از ویگی های اسپارک گپ:

_ ساخت کشور آلمان

_ ولتاژ اتصال 1 و 1.25 کیلو ولت

_ دارای ولتاژ حفاظت کمتر از 3 کیلو ولت

_دارای قدرت تحمل جریان ضربه ای (10/350)100 کیلو آمپر

_ موجود در سه سایز متفاوت کابل از جمله 18، 25 و 35 سانتی متر با قابلیت انعطاف پذیری کابل

_ کاربرد: نواحی هازارد، اتصال غیر مستقیم از طریق فلنج و گلندهای عایق در سیستم های کاتدیک و سیستم های حفاظت در برابر خوردگی (KKS)



منتشرشده در اسپارک گپ
